Pemanfaatan Selulosa Sekam Padi Dan Pati Biji Alpukat Untuk Pembuatan Plastik Biodegradable Dengan Gliserol Sebagai Plasticizer

Nafisah, Sunny (2022) Pemanfaatan Selulosa Sekam Padi Dan Pati Biji Alpukat Untuk Pembuatan Plastik Biodegradable Dengan Gliserol Sebagai Plasticizer. Skripsi thesis, Universitas Islam Negeri Sumatera Utara.

[img] Text
COVER sunny.pdf

Download (1MB)
[img] Text

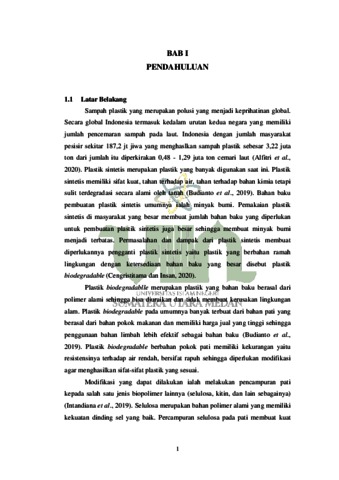

BAB I sunny.pdf

Download (278kB)
[img] Text
BAB II sunny.pdf
Restricted to Repository staff only

Download (1MB) | Request a copy
[img] Text
BAB III sunny.pdf
Restricted to Repository staff only

Download (589kB) | Request a copy
[img] Text
BAB IV sunny.pdf
Restricted to Repository staff only

Download (565kB) | Request a copy
[img] Text

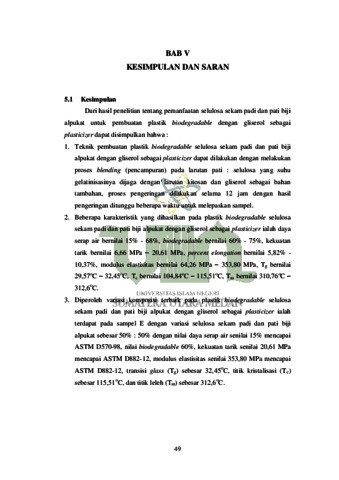

BAB V sunny.pdf

Download (317kB)
[img] Text

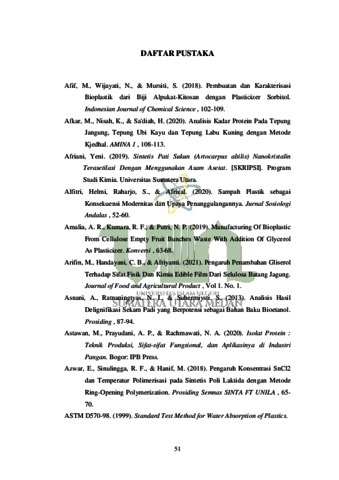

DAFTAR PUSTAKA sunny.pdf

Download (2MB)

Abstract

Plastik biodegradable ialah plastik dengan bahan baku alami untuk mengurangi pencemaran sampah plastik pada lingkungan. Penelitian ini bertujuan untuk mengetahui teknik pembuatan, karakteristik, dan variasi terbaik pada komposisi pembuatan plastik biodegradable. Penelitian ini menggunakan bahan selulosa sekam padi, pati biji alpukat, gliserol, dan kitosan.Variasi komposisi selulosa sekam padi dan pati biji alpukat pada setiap sampel yaitu A (0% : 100%), B (12,5% : 87,5%), C (25% : 75%), D (37,5% : 62,5%), dan E (50% : 50%). Proses pembuatan sampel dilakukan dengan cara mencampurkan setiap bahan yang dipanaskan menggunakan hot plate dan magnetic stirrer pada suhu konstan yaitu ±70°C−80°C (suhu gelatinisasi), dicetak menggunakan cetakan kaca, dan dikeringkan menggunakan oven. Pengujian pada penelitian ini meliputi uji daya serap air, uji biodegradable, kekuatan tarik, percent elongation, modulus elastisitas, dan DSC (Differential Scanning Calorimetry). Hasil pengujian terbaik terdapat pada variasi komposisi sampel E (50% : 50%) dengan nilai daya serap serap air sebesar 15%, biodegradable sebesar 60%, kuat tarik sebesar 20,61 MPa, percent elongation sebesar 5,82%, modulus elastisitas sebesar 353,80 MPa, transisi glass (Tg) sebesar 32,45oC, titik kristalisasi (Tc) sebesar 115,51oC, dan titik leleh (Tm) sebesar 312,6oC.

Jenis Item: Skripsi (Skripsi)
Uncontrolled Keywords: Plastik Biodegradable, Selulosa, Pati, Sekam Padi, Biji Alpukat, Gliserol, Kitosan
Subjects: 500 Natural sciences and mathematics > 540 Chemistry and allied sciences
Divisions: Fakultas Sains dan Teknologi > Fisika
Pengguna yang mendeposit: Mr Muhammad Aditya
Date Deposited: 26 Jan 2023 07:16
Last Modified: 26 Jan 2023 07:16
URI: http://repository.uinsu.ac.id/id/eprint/17029

Actions (login required)

View Item View Item
